Messung von Anstiegszeiten mit dem YOKOGAWA DLM 2000

Die Messung von Anstiegszeiten gehört in der Elektronik und in der Akustik zu den grundsätzlichen Messaufgaben. YOKOGAWA bietet dazu eine sehr flexible vollautomatische Beurteilung der Anstiegszeiten. Dabei sind die zu beurteilenden Grenzen leicht zu verändern. Ob Anstieg / Abfall von  10-90% oder 20-80% oder sogar jeder andere Grenzwert - YOKOGAWA bietet hierzu eine einfache Auswahl, die im Folgenden detailliert beschrieben ist.

1. Zunächst ist das zu beurteilende Signal am DSO anzuschließen und optimal darzustellen. Dies ist zum Beispiel -wie oben geschehen- durch Druck auf AUTO Setup realisierbar. Im oben gezeigten Bild sind die 2 verfügbaren Zoom Fenster auf je eine steigende und eine fallende Flanke gelegt und in der unteren Bildschirmhälfte dargestellt.

2. Per Hardkey “Measure” gelangt man in das Auswahl Menü in welchem die einzelnen Messparameter, die ermittelt und angezeigt werden sollen, ausgewählt werden. Per Softkey F2 (Item Setup) wird das Auswahlfenster aufgerufen.

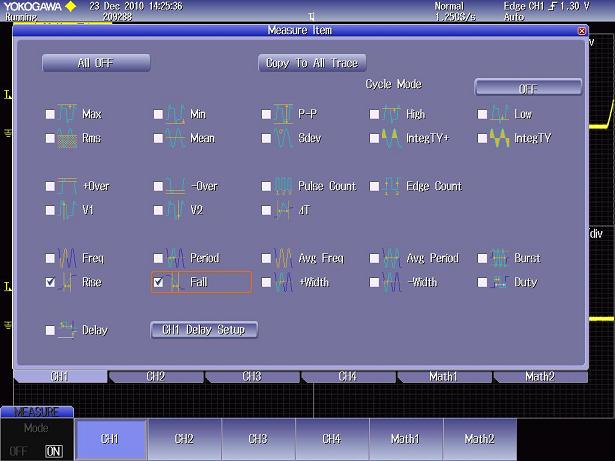

3. Neben diversen Standardwerten wie “Max, Min, Mean, RMS” sind in dieser Auswahltabelle auch die für die Anstiegs- und Abfallszeit wichtigen Paramter “Rise and Fall” auswählbar. (Im Bild bereits ausgewählt)

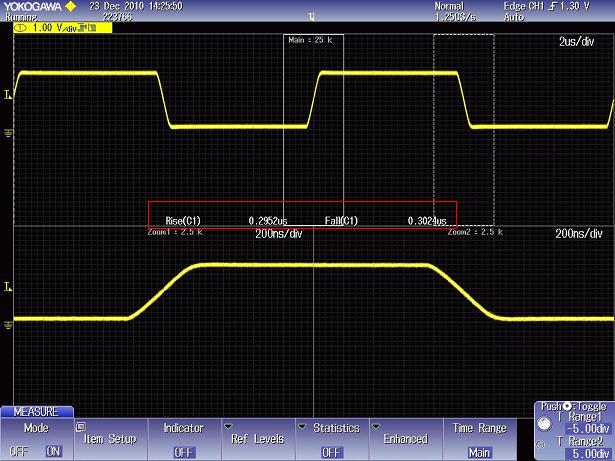

4. Nach Bestätigung der Auswahl und Verlassen der Tabelle per “ESC”, werden die gewünschten Werte unterhalb der Messdarstellung angezeigt. (Im Bild durch einen roten Kasten umrandet)

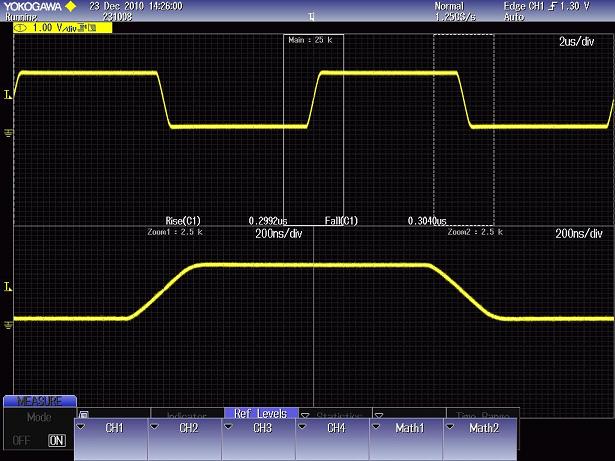

5. Die so ermittelten Werte sind bei Auswahl der Voreinstellungen ermittelt für einen Bereich von 10-90%. Sollen diese Grenzen angepasst werden, gelangt man durch Auswahl des Softkeys “Ref Level” im Measure Menü zur Kanalauswahl.

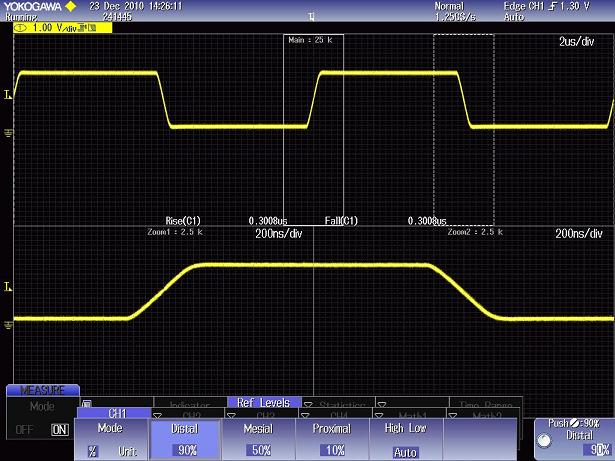

6. Nach Auswahl des anzupassenden Kanals, sind die Distalen, Mesialen und Proximalen Grenzen flexibel veränderbar.

7. Im Beispiel sind nun 20-80% ausgewählt. Die ermittelten Anstiegszeiten werden unmittelbar auf die neuen Grenzen bezogen angezeigt!
